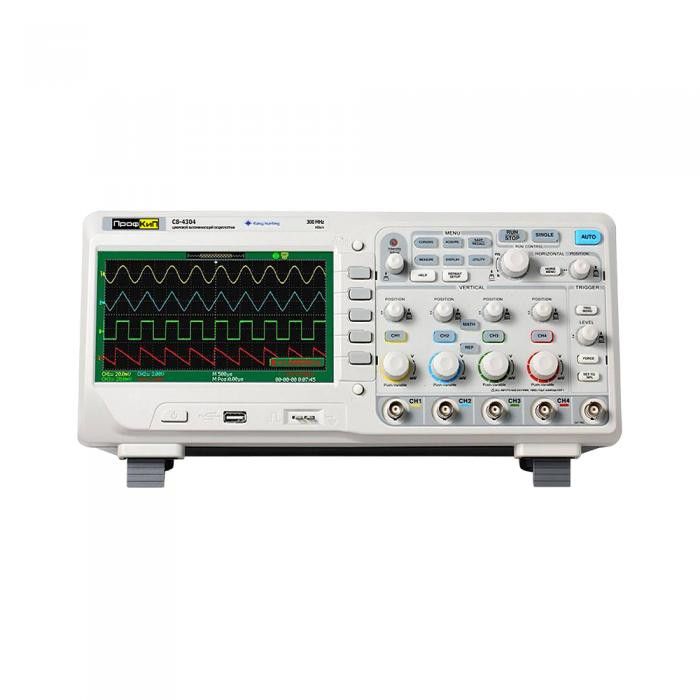

С8-4304 Осциллограф цифровой

Параметры

Значения

Полоса пропускания

0 МГц … 300 МГц

Количество каналов

4 + 1 внешний канал синхронизации

Максимальная частота дискретизации

2 Гвыб /с

1 Гвыб /с (каждый канал)

Эквивалентная частота дискретизации

50 Гвыб /с

Глубина памяти

24 К

12 К (каждый канал)

Время нарастания

< 1.2 нс

Входной импеданс

1 МОм /13 пФ, 50 Ом

Диапазон временной развертки

1.0 нс /дел … 50 с /дел

сканирование: 100 мс /дел … 50 с /дел

Чувствительность по вертикали

2 мВ /дел … 5 В /дел

Разрешение по вертикали

8 бит

Источник синхронизации

канал 1 (CH1), канал 2 (CH2), канал 3 (CH3), канал 4 (CH4), внешний (EXT), EXT/5, сеть (LINE)

Режим синхронизации

фронт, длина импульса, ТВ-синхронизация, спад, поочередный

Математические операции

сложение, вычитание, умножение, деление, БПФ

Цифровые фильтры

ВЧ, НЧ, полосовой, режекторный

Максимальное входное напряжение

400 В

Сохранение

2 опорных маски, 20 профилей настроек, 20 осциллограмм

Внешние накопители данных

изображение, данные, осциллограмма, настройки

Язык

русский + 11 дополнительных

Программное обеспечение

дистанционное управление, извлечение данных и анализ формы волны

Общие данные

Экран

7 дюймов, цветной TFT (480х234) LCD

Интерфейс

Double USB-Host, USB-Device, LAN, годен /негоден выход (PASS /FALL)

Питание

100 В … 240 В, 45 Гц … 440 Гц, 50 ВА

Габаритные размеры

232х157х135 мм

Вес

2.5 кг

Наименование

Количество

Осциллограф цифровой ПрофКиП С8-4304

1 шт.

Делитель

4 шт.

USB кабель

1 шт.

CD с ПО

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
